邯郸大华木器集团木工除尘系统设计方案

2016-04-20 09:20:34

一、工程概况

在木材加工生产过程中,有大量的粉尘产生,严重污染生产工作环境及周围环境。该公司着重以人为本的原则,对职工的身心健康非常重视,决定对粉尘进行   治理,我公司根据贵公司提供的相关资料并结合我公司多年木工除尘系统的设计经验,设计出本方案。

二、设计依据

1.中华人民共和国大气污染物综合排放标准(GB16297-1996)

2.环境空气标准(GB3095-1996)

3.中华人民共和国环境保护法;

4.滤袋式除尘器制作技术规范;

5.需方提供的相关工程图纸。

三、设计原则

1.严格执行   和地方有关环境保护法规,确保达到稳定可靠的除尘效率;

2.设计遵循“技术可靠、使用经济、运行稳定”的原则;

3.技术线路明了、工艺布局合理、操作稳定可靠、系统性能设计稳定;

4.在满足上述条件下,做到投资节省、运行管理费用低。

四、设计参数及工程实施内容

1.设计风量:根据厂方提供的资料及生产工艺流程布局的实际情况,车间除尘系统理计总风量为(见附件设计图纸);

2.目标效果:除尘效率≥99.6%, 粉尘排放浓度<50mg/m3

3.工程实施内容:(1)整套除尘系统工艺及设备设计、选型、制作;(2)管道系统的制作安装;(3)系统的调试及试运行。

五、控制系统流程及说明

除尘系统开机时,先开启卸料器、螺旋输送机,除尘器脉冲气源及控制仪,然后才能开启除尘器吸尘风机。当粉尘输送系统及卸料系统出现故障时,则除尘器不能启动,排除故障后才能启动。

六、工艺流程及说明

1.工艺流程:本项目包括吸尘管道、组合式镀锌板袋式除尘器、风机、变频控制柜等。

2.工艺流程说明:除尘系统运行时,各扬尘点所产生的粉尘将被捕集并经吸尘管网进入脉冲袋式除尘器。而经脉冲袋式除尘器过滤后的洁净空气由吸尘风机排入大气。被阻留过滤分离出来的粉尘则被沉降至除尘器下锥体进行打包处理。

七、工艺设备选定

根据设计原则及需要处理的粉尘性质特点,选定脉冲袋式除尘器作为粉尘分离处理设备,其特点是采用高密度针刺毡滤料对粉尘进行过滤,除尘效率高,同时采用脉冲定时喷吹清灰方式,能保证滤料在连续使用时不出现因堵塞而降低效果的情况。其基本原理如下:含尘气体进入除尘器并在滤袋表面进行过滤处理,在通过滤料的孔隙时,粉尘被捕集阻留于滤料表面上,清净空气则透过滤料由排风口排出。附着在滤料表面的粉尘则在脉冲喷吹时反向气流及急剧膨胀振动的作用下,从滤料表面脱落并沉入除尘器下锥体(储存仓)

八、设备选型

A.除尘器

木工除尘器

1.选用CLXM-180型模块组合式镀锌板脉冲除尘器壹台,负压设计,外形尺寸3120×2520×8100mm,除尘器带27m3料仓。(除尘器性能参数:见附件)。

2.选用CJ-9#型木工物料输送风机壹台配37kw电机壹台,配套减震平台。

3.选用37kw全智能变频控制柜壹套,节电30%50%

4.设备配与机器联动的气动阀。

5.组合式除尘器采用厚=2.0mm的   镀锌板。

6.脉冲阀采用中美合资上海袋式除尘配件产品。

7.滤布采用500g涤纶针刺毡做过滤材料。

8.袋笼采用¢3.8mm碳钢表面镀锌。

9.吹灰方式脉冲定时喷吹。

10.除尘器粉尘排放环保达标。

B.物料输送风机

本公司风机采用自带减震装置不需要预埋设施可投入使用。具有噪音低、物料通过性好、输送距离远、使用寿命长检修方便等特点。

C.风管部分

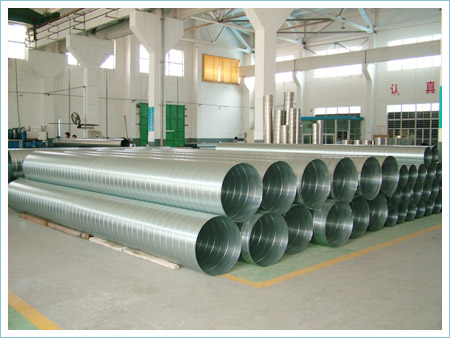

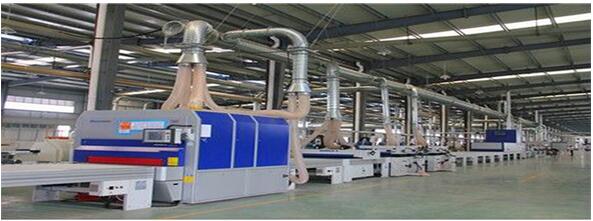

木工   除尘系统管道用材

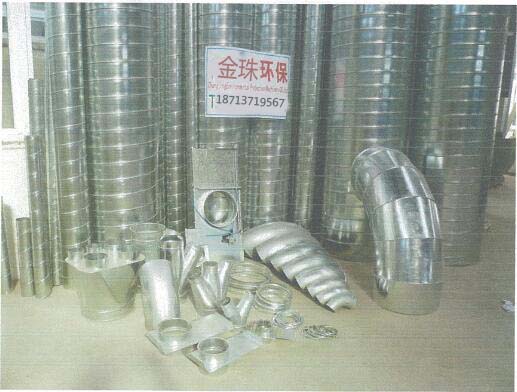

 木工   除尘系统管道用材

 100~¢300    δ=0.6mm            310~¢500   δ=0.8mm

 ¢510~¢800   δ=1.0mm             810~¢1000  δ=1.2mm

D.管道布局

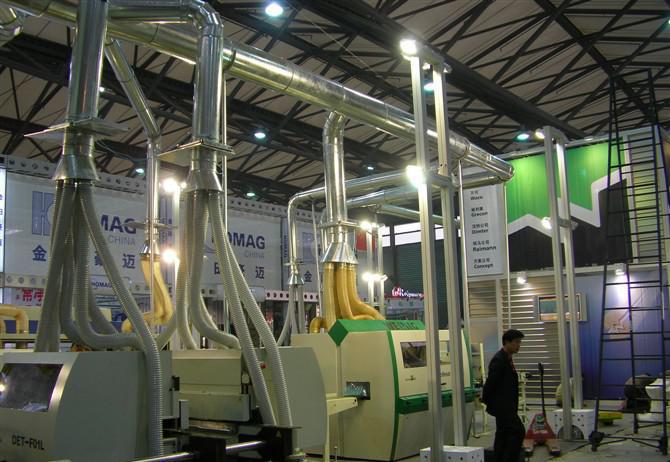

木工   除尘系统管道布局

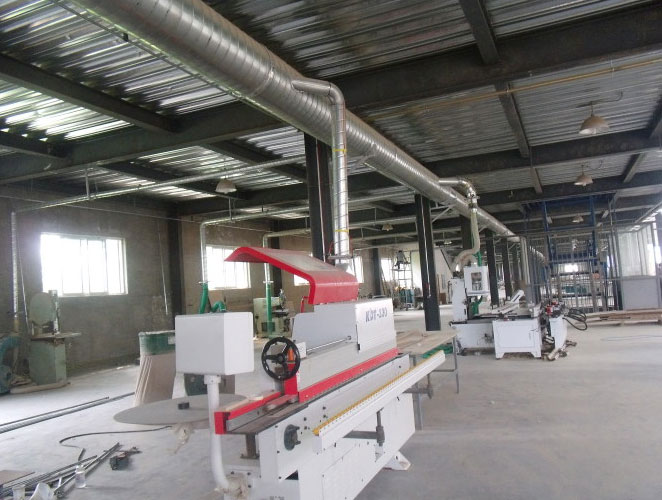

木工   除尘系统管道布局

木工   除尘系统管道布局



E.电器部分

节能功能:采用全自动变频调速控制技术,由设置于吸尘管网适当位置的信号传感器(压力变送器),适时提供信号,根据吸尘管网实际需要的风量、风压、自动调整除尘系统引风机启动的台数及风机传速,使除尘系统引风机的风量、风压始终与生产过程中实际吸尘所需要的风量、风压自动保持   佳匹配,使系统实际运行中的能耗始终保持   低,从而实现自动节能的目的。

1.电机采用:西门子(中国)山东华利集团。

2.变频装置:伟创触摸屏-威伦

3.电子气动阀门自动化程度高,可与机床同步开关,且质量与性能达到   水平。

F.系统性能参数

1.木工机床吸口处设计风速:2830m/s

2.除尘器所需压缩空气压力:46kg,除尘器所 需压缩空气耗量:0.3m3/min

3.除尘器除尘效率≥99.6%,除尘器过滤风速=2.02.6m/min

4.除尘器粉尘排放环保达标。

G.邯郸大华木器集团木工除尘系统木工   气力吸尘设备预算价格表(见附件)。

九、木工除尘系统优势

1.除尘器为   双面镀锌板精制而成,外表美观,坚实耐用,   生锈。

2.模块组合式处理,现场安装,方便快捷,并且可以任意加长或者减少除尘器的长度。

3.该除尘系统配备全智能变频控制柜,采用伟创变频器,质量双重保障。

根据配置在主管道的风压智能调节电机的频率,既能让风机在保证风量的前提下工作,又能   大限度地节省电量,优势明显。

4.木工物料输送风机张贴能效标识,经北京质量监督局审核通过。

5.管道设计   ,风量均匀分配。

十、售后服务事项

1.除尘器主机免费保修一年,风机免费保修一年。

2.大型电子气动阀门免费保修一年。

3.其他配套机电产品按生产商提供的质保期质保。

4.终身提供维修服务及成本价提供零配件(过产品保修期)。

5.本公司售后服务部将在电话通知后24小时内抵达现场维修。

十一、联系方式

1.公司地址:河北省泊头市四营工业区。

2.联系电话:0317-8349398   400-851-6879  手机18713719567

3.公司官网:http://www.btjzhb.com/

4.公司邮箱:btjzhb@126.com



这是本公司为曾经合作单位邯郸大华木器集团制作的木工除尘系统设计方案,在这里与大家分享,希望对设计、制作木工   除尘系统的用户有所帮助。同时本公司自创建以来,积累了数百种除尘器及除尘系统的成功设计方案,欢迎大家来电来函免费索取。
