布袋除尘器喷吹结构图

2017-04-27 22:02:55

目前时兴的脉冲喷吹袋式除尘器是以压缩空气为清灰动力,利用脉冲喷吹各部件在瞬间释放压缩空气,同时诱导数倍的二次空气高速反向射入除尘布袋内,使除尘布袋剧烈膨胀,依靠气体冲击振动和短时反向气流而抖落灰尘的袋式除尘器。脉冲喷吹袋式除尘器是一种效果很好的除尘净化设备,使用这种脉冲喷吹的清灰方式,具有清灰效果好、净化效率高、处理气量大、除尘布袋寿命长、维修工作量小、没有复杂技术要求等优点;但需要压缩空气,当供给的压缩空气压力不够需求时,清灰效果会大大降低。由于脉冲袋式除尘器优点突出,所以多数粉尘收集净化采用脉冲喷吹袋式除尘器。

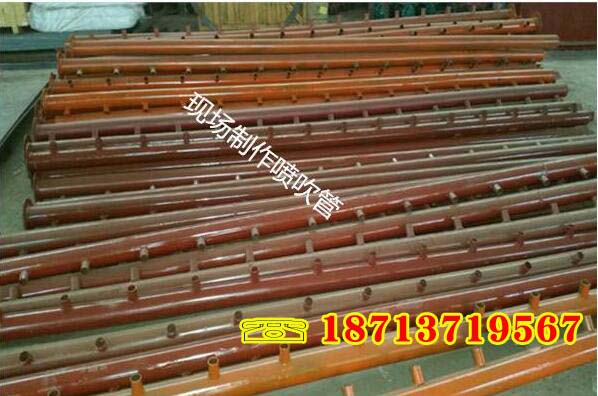

布袋除尘器喷吹结构图

脉冲喷吹袋式除尘器具有多种结构形式,如逆喷、顺喷、对喷、旋转喷吹等。喷吹气源压为低于0.25MPa者为低压喷吹;喷吹气源压力高于0.5MPa者为高压喷吹。下面为大家介绍几种类型的脉冲喷吹袋式除尘器。

一、LCPM型侧喷脉冲除尘器主要特点有,取消了喷吹管及每个布袋上口的文氏管装置,设备阻力低,安装、维护、换布袋简便。喷吹压力低,只需100-150KPa便可实现理想清灰,并采用了低压直通阀的结构形式。易损件使用寿命超过1年。布袋骨架可分硬骨架和弹簧骨架两种形式,可适用于不用用户的各种需求。可掀的精巧小揭盖,在保证密封的前提下,开启灵活、自如、机外换袋方便。当用户没有空压站集中供气气源的条件下,可自配气源空压泵对设备供气,减少了安装气源管路的麻烦,使用方便。其构造特点是气包的喷吹装置放在除尘器侧部,上部不 设喷吹管和导流文氏管。

二、离线脉冲喷吹袋式除尘器是一种处理风量大、清灰效果好、除尘效率高、运行可靠、维护方便、占地面积小的大型除尘设备。可应用于冶金、建材、电力、化工、炭黑、沥青混凝土搅拌、锅炉等行业的粉尘治理和物料回收。

布袋除尘器喷吹结构图



三、气箱脉冲喷吹袋式除尘器是集分室反吹和脉冲喷吹等除尘器的特点,增强了使用适应性。可作为破碎机、烘干机、煤磨、生料磨、篦次冷机、水泥磨、包装机及各库顶收尘设备,也可作为其他行业除尘设备。气箱脉冲袋式除尘器在布袋上口不设文氏管,也没有喷吹管,即降低喷吹工作阻力,又便于逐室进行检测、换袋、电磁脉冲阀数量为每室1-2个。

五、旋转式脉冲喷吹袋式除尘器主要设计特点,旋转清灰低压脉冲袋式除尘器   先应用于电厂。它的组成与回转反吹袋式除尘器相似。其区别在于把反吹风机和反吹清灰装置改为压缩空气及脉冲空气及脉冲清灰装置,采用分室通风脉冲清灰技术,并采用了较大直径的脉冲阀(12英寸)。脉冲气量大,清灰能力强,除尘效率高,排放浓度低,漏风率低,运行稳定。脉冲阀少,易于维护,而管式脉冲喷吹方式需要数百个脉冲阀。布袋长度可达8-10m,从而减少除尘器占地面积。袋笼采用拆装式,易安装。

布袋除尘器喷吹结构图
