1吨生物质锅炉布袋除尘器设计方案工艺流程

2017-03-28 08:09:07

 一、生物质锅炉除尘器设计依据及标准

1、《大气污染物综合排放标准》GB16297-1996

2.《袋式除尘器安装要求验收规范》JB/T8471-96

3.《袋式除尘器用滤料及滤袋技术条件》GB12625

4.《袋式除尘器性能测试方法》GB12138

5.《锅炉烟尘测试方法》GB/T5468-91

6.《钢结构设计规范》GBJ17-88

7、《脉冲喷吹类袋式除尘器》JB/T8532-1997

8、《袋式除尘器安装技术要求与验收规范》JB/T8471-1996

9.《工业企业噪声控制设计规范》GBJ78-85

10.《锅炉大气污染物排放标准》(GB13271-2001

设计原则

1. 严格执行   有关环境保护的各项规定,确保各项指标达到   及地区有关污染物排放标准;

2. 采用当前运行成熟、可靠、稳定的处理工艺,稳定可靠地达到治理目标要求,且操作简单、管理方便;

3. 设备的构件需经济合理、投资省、占地少、运行费用低;

4. 在工艺设计中,有较大的灵活性,可调节性,以适应烟气量的周期变化;

5. 为了提高处理设备的管理水平,实现科学现代化管理,方案设计中要充分考虑我国国情,采用、可靠的自动化控制技术及仪表监测系统;

6. 利用现有地形,使设备总平面布局合理,减少占地面积。



三、生物质锅炉除尘工艺的选择

1)生物质锅炉产生的烟尘粉尘微细,且易夹带未充分燃烧的细小块状物和碳化物,易产生二次燃烧。在布袋除尘器前设置阻火器防止有火星进入除尘器而损伤布袋。

2)根据对生物质的成分分析和燃烧产生的灰分分析,烟气成分分析中灰分含量约8%SCI的含量分别为0.22%0.6%,草木灰中的MgOCaONa2OK2O等碱性物质在灰中的比例高达30%,即利用草木灰中的碱性物质在增湿活化和充分搅合的条件就可以实现烟气中SO2HCIHF等物质的脱除,从而降低烟气的露点温度,布袋除尘器滤袋采用氟美斯(FMS)覆膜滤料,经过、、阻燃处理。

袋式除尘器清灰

当滤袋表面结灰达到   量时,由清灰控制装置按设定程序打开电磁脉冲阀喷吹,压缩气体以短的时间通过各个脉冲阀经喷吹管上的喷嘴诱导数倍于喷吹气量的空气进入滤袋,形成空气波,使滤袋由袋口至底部产生急剧的膨胀和冲击振动,造成很强的清灰效果,抖落滤袋上的粉尘。 落入灰斗中的粉尘经由卸灰系统排出后集中送出。 除尘器具有在线状态清灰功能。 所有的检修工作在除尘器净气室执行,无须进入除尘器过滤室。

系统主要设备

(1)阻火器:作为除尘并阻止带火星灰分进入除尘器。

2袋式除尘器主体:设备主体:设备支持结构、上箱体、中箱体及灰斗等。

滤袋、龙骨和花板:滤袋和龙骨组成了除尘器滤灰系统,花板用于支撑滤袋组件和分隔过滤室及净气室,并作为除尘器滤袋组件的检修平台,滤袋组件从花板装入。

进气系统:包含进风管道、进风手动调节阀。

排气系统:包含排气管道等组成的除尘器净化气体排放系统。

卸灰系统:装置于除尘器灰斗上的仓壁振动器、手动插板阀等组成了除尘器的卸灰系统。

平台、栏杆、爬梯及手(气)动阀门的检修平台。

(3)控制系统:控制

五、1吨生物质锅炉用单机脉冲布袋除尘器产品特点

1吨生物质锅炉风量为3000m3/h,为使过滤后的烟气达标排放,过滤风速为0.8m/min,根据本公司经验及安装实例,选用MC-80脉冲布袋除尘器即可满足要求。



MC-80袋单机脉冲布袋除尘器产品特点

1、安装方便:工厂将设备的各零部件加工制作完成后,运往现场,使用吊车进行吊装,设备使用螺栓连接固定,组装方便,节省时间。

2、维护方便:除尘设备顶部上揭盖使用螺栓连接,检修便捷,滤袋骨架   换快捷方便。

3、清灰   :采用脉冲阀喷吹清灰,清灰能力强,采用压缩空气喷吹滤袋,由控制系统完成脉冲。

MC-80袋单机脉冲布袋除尘器工作原理

小型单机脉冲除尘器是将含尘气体由除尘器进风口进入中、下箱体的过程中,粉尘被吸附在除尘滤袋上,气体则穿过除尘滤袋经文丘里管进入上箱体,从出风口排出,随着除尘滤袋上粉尘的积累,除尘滤袋压力损失逐渐增加,该压力损失由压力计反馈到控制仪。控制仪接收并发出指令,按顺序触发各脉冲电磁阀,使气包内的气体瞬时从喷吹管的各孔喷出,经文丘里管的各孔喷出,经文丘里管喷射到相应的除尘滤袋内,除尘滤袋在气流瞬时的反作用力下急速膨胀,使积附在除尘滤袋表面的粉尘脱落,除尘滤袋了   。

1吨生物质锅炉布袋除尘器



六、JZMC-80型脉冲布袋除尘器技术参数、设备价格

序号

项         目

数        量

1

名称

JZMC-80 型脉冲布袋除尘器

2

处理风量(m 3/h)

3000

3

全过滤面积(m 2)

64

4

全过滤风速(m/ min)

0.8

8

滤袋数量(条)

80

9

脉冲阀数量(个)

10

10

入口粉尘浓度(mg/Nm 3)

<1000

11

出口粉尘浓度(mg/Nm 3)

30

12

除尘效率(%)

≥99.9

13

本体漏风率(%)

≤3

14

设备阻力(Pa)

1200-1700

15

滤袋材质

氟美斯滤料

16

滤布纺织工艺

针刺

17

滤布缝制工艺

三针机缝制

18

滤袋规格

Φ133×2000mm

19

滤袋允许使用温度℃

160℃

20

袋笼规

Φ130*1980mm

21

袋笼材质

碳钢

22

袋笼防腐处理工艺

表面有机硅处理

23

滤袋固定及密封方式

弹簧涨圈

24

电磁脉冲阀型式及规格

1.5 ”直角阀

25

清灰气源压力Pa

(5-7)×10 5

26

气源品质

良好

27

电磁阀机械开阀时间sec

0.08

28

耗气量m 3/min

1.0

29

清灰方式

线清灰

30

检修方式

单室离线

31

控制方式

控制柜

32

输灰方式(台

翻板阀

33

仓壁振动器(台)

1

33

主管道直径mm

Φ300

管道风速(m/ min)

22

34

除尘器保温

1



设备长宽高1560×1900×4200mm



设备价格:阻火器15000/台,MC80布袋除尘器18500/台(此报价不含运费、不含增值税)

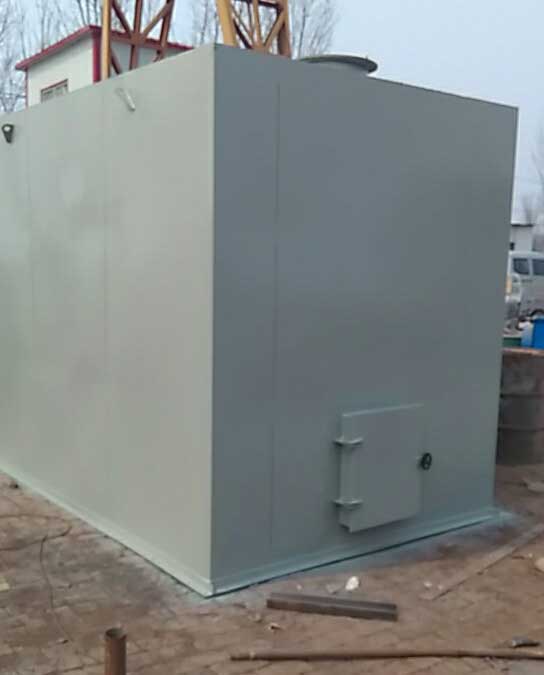

阻火器

一吨生物质锅炉阻火器



阻火器设备长×宽×高2000×2400×4000mm

阻火器入口Φ300mm出口Φ300mm

七、金珠环保完善的售后体系

公司成立独立的技术过硬的售后服务技术小组,保证售后问题   时间响应;

2、我们有专人为客户建立详细而保密的售后服务档案,随时记录您的设备售后反馈;

3、公司严格按照   和业要求以及合同上的有关规定,切实履行相应售后服务义务;

4、针对部分客户遇到的设备安装难使用调试难的问题,我们派专人为您做现场指导;

5、公司的售后服务网络已覆盖   范围内大部分地区,保证售后   无缝隙覆盖。

付款方式:

1、质量要求和技术标准:按产品说明和技术标准验收。

2、交货地点、方式、费用:需方所在地,需方支付运费。

3、五包装标准、费用:包装良好,无包装费

4.结算方式:签定合同后,需方支付供方全额货款。供方收到全额货款后发货。

5.需方在收到货后,应及时对货物数量、型号、规格进行核对、检验,如发现有不符合合同规定的或短缺,应在一周内向供方提出书面异议,说明不符合规定的产品名称、型号、规格、数量、及校验情况和处理意见。一周内未向供方提出书面异议,视为验收合格。

服务承诺:我公司负责设备的一年内质保。
