布袋除尘器电磁脉冲阀具体安装方法

2017-01-21 10:05:20

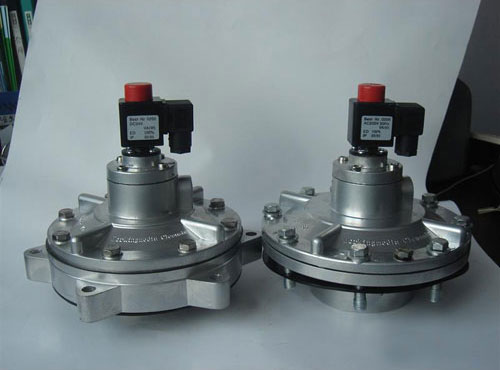

除尘器电磁阀

电磁脉冲阀定义:指需要接受电磁信号控制的膜片(隔膜)阀。电磁脉冲阀是脉冲袋式除尘器执行清灰动作的喷吹系统的主要部件,通俗的讲就是清灰所用压缩空气的“开关”。使用脉冲喷吹控制仪输出信号的控制打开和关闭,实行对滤袋逐排(室)喷吹清灰动作,目的是让布袋除尘器的阻力始终保持在设定的范围之内,以保证布袋除尘器长期拥有足够的处理能力和收尘效率。

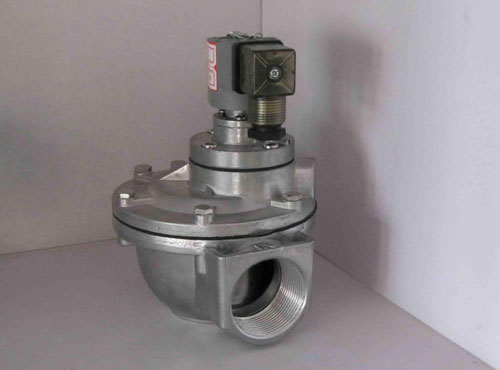

直角式电磁脉冲阀

脉冲电磁阀结构原理是膜片把电磁阀分隔为前、后两个气室,当工作时接通压缩空气,压缩空气通过节流孔始终储存于后气室,平时后气室压力将膜片紧贴阀的输出口,脉冲电磁阀处于“关闭”状态。脉冲喷吹控制仪的电信号使脉冲电磁阀衔铁移动,阀后气室放气孔打开,后气室迅速失压,膜片后移,压缩空气通过阀输出口喷吹,脉冲电磁阀处于“开启”状态。脉冲喷吹控制仪电信号消失,脉冲电磁阀衔铁复位。后气室放气孔关闭,后气室压力升高使膜片紧贴阀出口,脉冲电磁阀又处于“关闭”状态。电磁脉冲阀如此反复动作,完成布袋除尘器的清灰过程。

电磁脉冲阀的种类,按照脉冲阀进出口的角度及进气口的形除尘器电磁脉冲阀可分为三种:

a) 直角式电磁脉冲阀:阀体进出口成直角,直接受电信号控制的隔膜阀;

b) 直通式电磁脉冲阀:阀体进出口成180度,直接受电信号控制的隔膜阀;

c) 淹没式电磁脉冲阀:阀体进气口淹没在气包内,直接受电信号控制的隔膜阀。

而除了常规三种电磁阀脉冲阀之外还有一种旋喷吹用大口径超低压电磁脉冲阀。

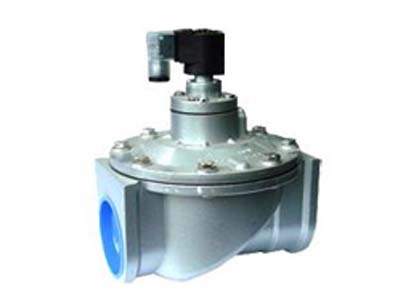

直通式电磁脉冲阀

各类电磁脉冲阀用字母怎样表示及代表的含义:

TMF含义:T—表示电磁   M—表示脉冲    F—阀门

TMF-Z/T/Y-xx含义:TMF同上,Z—直角式   T—直通式   Y –淹没式   XX—表示口径大小

布袋除尘器电磁脉冲阀具体安装方法如下:

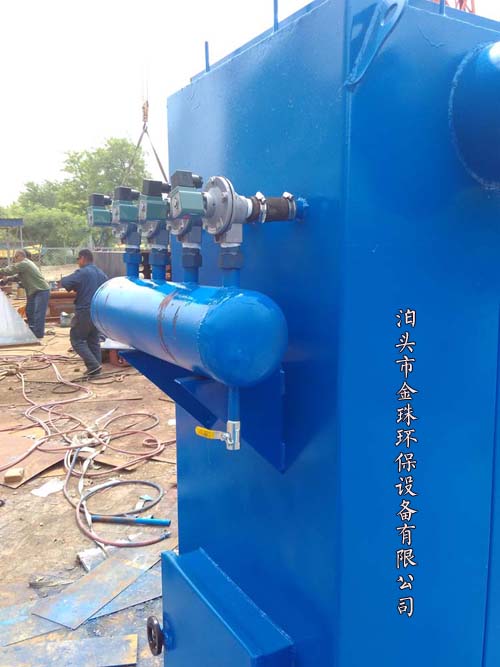

除尘器电磁阀安装图

1、 安装前仔细阅读产品说明书,   先在确认脉冲阀完好无损的情况下进行安装,检查产品是否符合使用要求,记住安装要点,做好准备工作。

2、 校对铭牌所标参数与所选用产品的参数是否一致,电源电压应满足额定电压(电压波动范围:交流+10%~-15%,直流+10%~-10%,平时线圈组件不宜拆开。

3、 安装前请   清扫气包及管路,以避免异物损坏膜片造成电磁阀失灵。接管之前用0.3MPa的压力对管道冲洗,把管道中的金属粉末及密封材料残留物,锈垢等   。

4、 注意介质的洁净度,如果介质内混有尘垢,杂质等妨碍电磁阀的正常工作,管道中应装过滤阀(滤网≥60)

5、电磁阀   好安装方式是垂直于水平管道,线圈向上。在条件不允许时,允许正负30度倾斜。否则,不能保证正常使用。 电磁阀不宜装在管道低凹处 ,装在容器的排出管道中,注意不可自容器底部引出,而应装在容器底部稍上位置。

6、脉冲阀直接安装在气包外壁的法兰座上,喷吹横穿过气包,按照说明书配对适当的喷吹管和安装件,尽量避免将阀门倒装在气包的底部。如果阀门配置出气管和闷头连接器,闷头连接器仅用于密封用途,不可以作为结构支撑部件用途。不可以单独依靠闷头连接器固定喷吹管和气包。喷吹管和气包都   另外独立固定。

7、 如果介质会起水锤现象,那么应该选用具锤功能的电磁阀或采取相应的防范措施。

8、 蒸汽用电磁阀入口侧应装有疏水阀,该处接管应倾斜,

9电磁脉冲阀一般是定向的,不可装反,电磁阀阀体的上箭头应与介质流向一致。通常在阀体上用“→”指出介质流动方向,安装时要依照“→”指示的方向安装(但是本公司可能有时在真空管路或特殊情况下会有提议反装除外)。拧紧闷头螺母,   大扭力为20Nm。拧紧出气管,扭力为20Nm

淹没式电磁脉冲阀

10、 安装姿势:一般电磁阀的电磁线圈部件应竖直向上,竖直安装在水平于地面的管道,如果受空间限制或工况要求   按侧立(如楼房下水道似的管路)或倒立安装的,请在选型订货时提出。有些产品有特别规定,请按说明书安装。

11、连接控制电线到每个电控阀的接线座中,注意入线口不能朝上防止雨水流入。或者是通过接头和一段尼龙管连接气控阀和电磁组装盒。

12、 接管时注意,密封材料不可使用过量。如螺纹连接时,接管螺纹应保持在长度内,并在端部半螺距处用锉刀倒棱,自端部起2牙处开始缠绕密封带,不然过量的密封带或粘结剂将进入电磁阀的内腔,而发生妨碍正常动作的事故。

13、 电磁阀安装处应有   的预留空间,以便日常保养与定期维修。

14、 安装时用扳手或管钳固定好阀体,再拧上接管,千万不可将力作用在电磁线圈组件上而引起变形,使电磁阀难以正常工作。为保证电磁阀的正常使用,请在电磁阀前加装油水分离器。

15、 在管道刚性不足,或有水锤现象的情况下,请把阀前后接管用支架固定好。

16、 在冰冻场所使用时,须用隔热材料对管道加以保护或在管道上设置加热器。

17、 要确认一下,电磁阀本身及它与接管连接处是否有泄露。

18、 对线圈引出线的连接要核对,特别是三根引出线的场合。

19、 连接于电磁脉冲阀的电器元件,如继电器、开关和接触器等。开阀时触点不应振动,否则工作将不可靠,并影响其电磁阀寿命。在危险环境中为防止电火花可能引发爆炸等事故发生,应使用防爆电磁阀。

20、 电气回路要接入相应的保险线,作为电气回路的保护。

21、 为了维护与修理作业方便,或不中断连续性生产,对于一般电磁阀,建议采用旁路隔离装法。

22、确保提供的压缩空气气源干净及干燥。给气包系统提供适中的气压并检查是否有安装泄露(可刷上肥皂水,检查接口是否产生气泡)。对气包进行压力充气(阀门的耐压范围是0.03~0.86MPa),建议对气包充气   高压力0.8MPa.测试脉冲阀的喷吹次序,测听所有的先导阀是否操作正常,脉冲喷吹声音是否清脆。

23电磁脉冲阀暂不安装时,可存放在零到四十度,相对湿度小于或等于80%左右。但无腐蚀性气体的室内,尽可能避免露天存放。

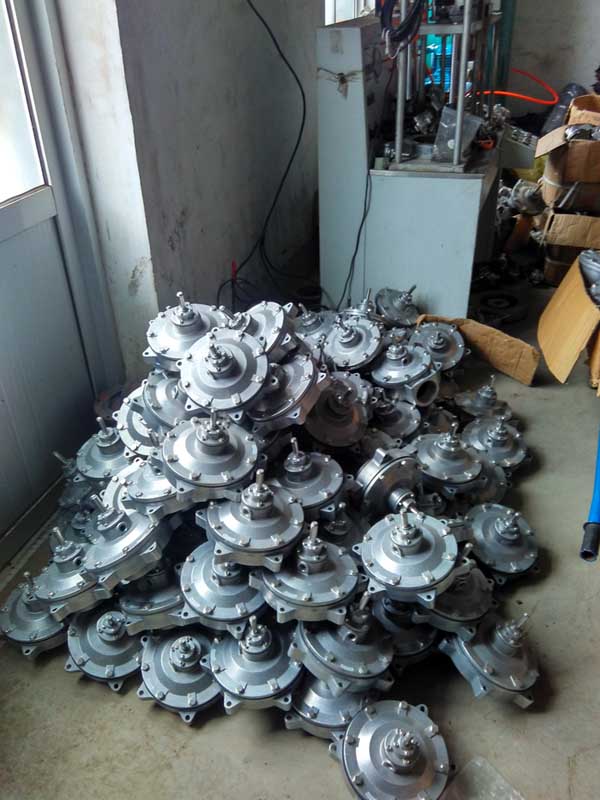

 电磁脉冲阀
